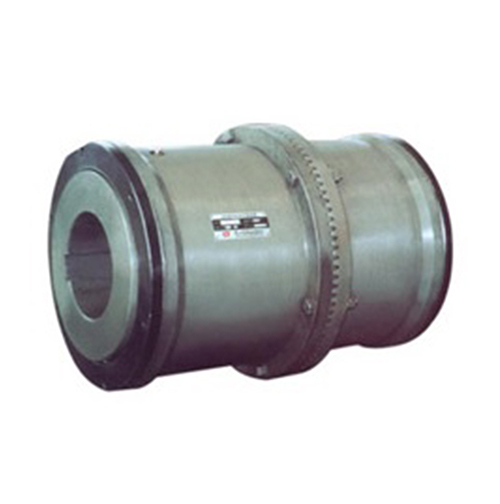

CD系列外圈固定型齿轮联轴器

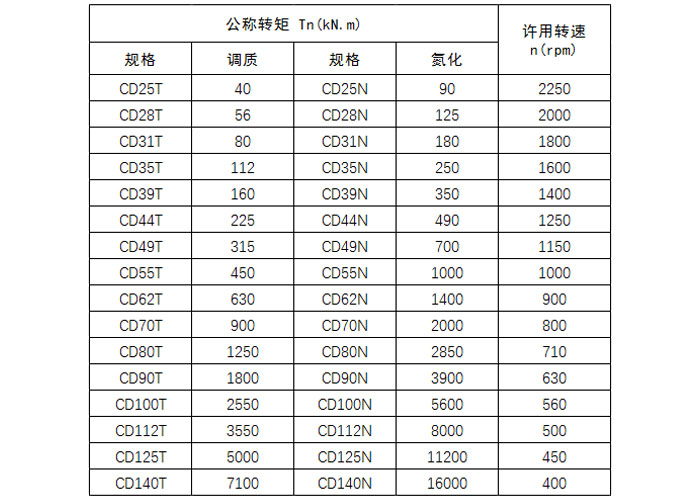

公称转矩Tn(kN.m)：
调质，40～7100；氮化，90～16000
应用领域
适用于两轴之间距离较近、需要径向位移、角位移和轴向位移的场合。
结构特点
|
■ 主动端采用球面轴向定位，传动平稳 ■ 采用TAB标准齿形，齿顶、齿侧双定位，传动平稳 ■ 法兰面端齿联接、拆装方便 |

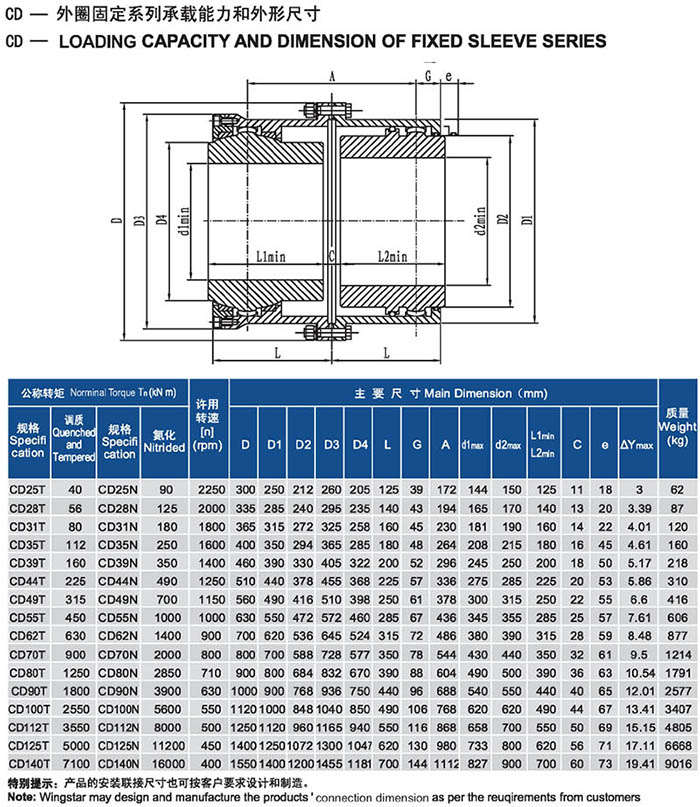

性能参数
基本原理
|
“鼓形齿联轴器”分为“结构介绍”、“CJ系列标准型”、“CF系列复合型”、“CD系列外圈固定型”、“CN系列带制动轮型”、“CG系列带中间接管型”、“CJZ系列带接轴型”、“CJF系列带接轴复合型” 结构介绍 1、齿形参数采用TABELLA517314和TABELLA517256标准，使齿侧和齿顶双定位，以提高传动精度和稳定性; 2、联轴器的两端鼓形齿都增加内外侧的密封装置，以防止齿面润滑脂的流失，使啮合区得以长期充分润滑(可参见专利ZL00241041.9);
3、法兰采用端齿形式联接，使装拆快捷方便，同时又具有自动对中，无间隙传动的特点(可参见专利ZL00241039.7); 4、对于要求高转速的大规格联轴器，其外齿套采用铜套球面定位，使鼓形齿既可以自由转动，又可确保安装后外圈没有轴向窜动，以提高联轴器运转的平稳性(可参见专利ZL00241040.0)。
|
